Программное обеспечение КДУ-3Н
Программное
обеспечение для конфигурирования контроллера
Все программное обеспечение на этой страничке распространяется среди покупателей
контроллеров бесплатно (его стоимость входит в стоимость контроллеров) и оно
доступно для свободного скачивания в целях ознакомления. Кроме сайта, оно
вместе с программным обеспечением других устройств распространяется на фирменном
компакт-диске (текущая версия V2.x) Описания (кроме файлов помощи) смотрите
в документации.
Поскольку некоторые файлы имеют большой объем, для закачки рекомендуется использовать
менеджеры типа FlashGet, GetRight и т. д.
Программа-конфигуратор
Страничка конфигуратора
Программирование флэш-памяти КДУ-3Н
Архив
Программное обеспечение контроллера КДУ-3Н
Все, что сказано выше, не распространяется на прошивки контроллеров (машинные
коды для микросхемы AT89C51ED2 контроллера). Микросхема имеет защиту от считывания,
ничего кроме текущего уровня защиты на программаторе недоступно. Система обозначений
версий КДУ-3Н не изменилась и есть в документации.
По электронной почте рассылаются либо демо-версии, либо тестовые варианты,
либо какие-то экзотические прошивки под конкретную задачу.
Просим обратить внимание, что развитие функциональных возможностей выполняется
только для базовых версий программного обеспечения (это то ПО, что идет при
стандартной поставке). Усовершенствовать специальные версии ПО мы можем, но
об этом Вы должны сообщить заранее. Если мы согласны, это займет какое-то
время и при этом могут возникнуть какие-либо ограничения.
Линейка КДУ-3Н программируется полностью идентично КДУ-3 (М).

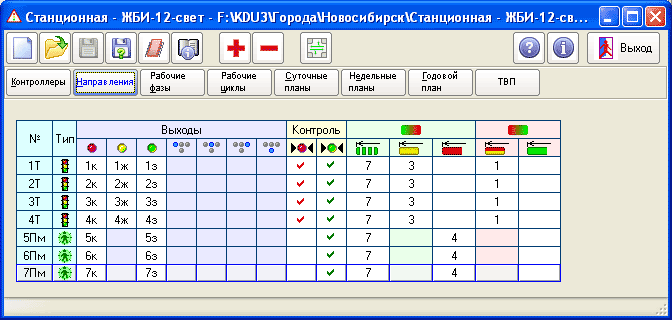

Программа - конфигуратор предназначена для создания файлов организации перекрестка
(файлов привязки) и позволяет назначить каждому выходу контроллера выполняемую
логическую функцию на конкретном светофорном объекте и виды аппаратного контроля
конфликтных ситуаций. Здесь же вводится системный идентификатор контроллера
при работе в системе координированного управления, вкл./выкл. режим подогрева
ламп накаливания, режим ТВП и т. д. Можно изменить время состояния "все красные"
и организовать переход в желтое мигание (ЖМ)/ отключенное состояние (ОС) и
фазу ТВП в конце текущей фазы, а также пропустить промтакты при переходе из
состояния "все красные" в фазу 1.
При создании организации перекрестка поддерживаются следующие виды направлений
(версия программы V 1.4.3.4 и выше):
- Транспортное,
- Пешеходное,
- Пешеходное ЗМ (зеленое мигающее),
- Стрелка,
- Мигающая стрелка,
- Реверсивное,
- Реверсивное с желтым,
- Трамвайное.
Программа позволяет изменить время разгрузки в промтактах, минимальное время
фазы, время фазы и количество фаз в рабочих циклах, а также вводить суточные
и недельные планы. При этом у оператора есть возможность посмотреть циклограмму
перекрестка и промоделировать его работу (визуально наблюдая схему движения
в фазах). Программа формирует файл прошивки в бинарном формате для занесения
организации в энергонезависимую память контроллера любым внешним программатором,
а при наличии специального кабеля может запрограммировать микросхему Flash-памяти
прямо в контроллере. Формируется цветной паспорт перекрестка.

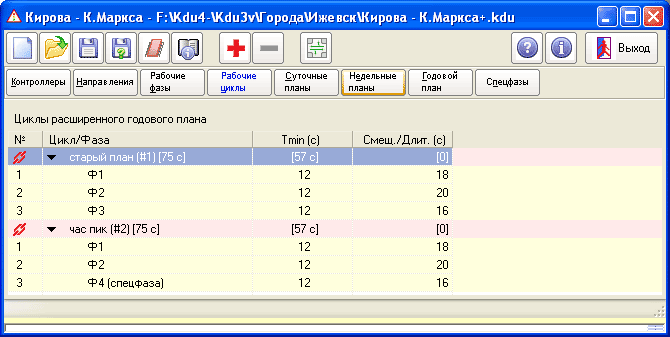

В отличие от V1.1.3.1. можно добавить спецфазы (фазы не из рабочего цикла),
особые режимы работы (ЖМ или ОС в любой фазе), расширенный годовой план (произвольный
порядок фаз и произвольное количество фаз с безцентровой координацией), можно
поменять тип контроллера. Есть считывание журнала аварий.
Последняя версия конфигуратора лежит здесь, на страничке конфигуратора. Как в виде инсталлятора для Windows7, Windows8, Windows10, так и в виде архива (Portable версия). Для работы со спецфазами требуется обновление прошивки дорожного
контроллера КДУ-3Н версии 1 до уровня не ниже kdu3n12a. Для поддержки расширенного годового
плана необходимо обновить прошивку до уровня не ниже kdu3n12g. Адаптивное управление в версии 1 доступно в отдельной ветке прошивок kdu3n14. В версии 2 поддержка адаптивного управления введена в серийные прошивки.
Запустите инсталлятор и следуйте его указаниям..
Программирование флэш-памяти КДУ-3Н
Для КДУ-3Н, КДУ-3М,
КДУ-3, КДУ-1М
дораб., КДУ-1 дораб. оно может осуществляться
тремя способами:
- Программатором. В условиях лаборатории
любым программатором, поддерживающим микросхему 24C16. Например, "ПроКС".
Требуется извлечение микросхемы из сокеты контроллера и установка ее обратно
после программирования. Инструкция по программированию приведена в описании
на программатор. Загружаются файлы типа .k0.
- Кабелем. С помощью
кабеля программирования через COM-порт или USB-порт. Выполняется из программы
конфигуратора или патчера в условиях лаборатории или на перекрестке при наличии
ноутбука. Порядок программирования описан чуть ниже.
- Пультом ПД-2. С помощью пульта
диагностики ПД-2. Выполняется на перекрестке. Предварительно в пульт должен
быть загружен файл .k0 или программное обеспечение для коррекции организации
перекрестка. См. документацию ПД-2.
Программирование с помощью кабеля. Кабель
подключается к разъему пульта диагностики на монтажной панели контроллера
или на передней стенке ремонтного стенда и одному из COM-портов (разъем DB9
или DB25), или USB-порту компьютера.
Обеспечивается гальваническая развязка между контроллером и компьютером.
В модели контроллера КДУ-3Н версии 2 (с разъемом miniUSB и светодиодом) начиная с версии V2.12 (kdu3n212) возможно программирование обесточенного блока электронного стандартным USB-кабелем.
Во избежание эксцессов все подключения к COM-порту
следует выполнять при выключенном оборудовании.
Подключение к USB-порту выполняется на
включенном и загруженном компьютере, на котором предварительно был
установлен драйвер виртуального COM-порта.
При этом сначала USB-кабель подключается к компьютеру, а затем к контроллеру.
Перед началом программирования на плате контроллеров КДУ-3М, КДУ-3 и КДУ-1
дораб. должен быть установлен джампер XP1, а сам контроллер переведен в режим
желтого мигания с помощью тумблера "ЖМ" на монтажной панели или ремонтном
стенде. В КДУ-3Н достаточно перевести тумблеры "ЖМ" и "ОС"
в положение "вкл". Программирование осуществляется из программы
KDU-3 (кнопка с микросхемой "Экспорт конфигурации", "записать через кабель")
. В появившемся окне необходимо правильно указать номер COM - порта, к которому
подключен кабель. После завершения программирования не забудьте снять джампер
XP1, если Вы не планируете использовать калибровку встроенных датчиков КДУ-3
на объекте. Для КДУ-3Н достаточно выключить тумблеры "ОС" и "ЖМ".
Кнопкой "Считать время" можно узнать текущее время дорожного контроллера,
кнопкой "Синхр. время" - переписать время компьютера в часы КДУ.
Кнопка "Запросить статус" считывает основную информацию из устройства.
Кнопкой "Журнал аварий" считывается журнал аварий. На время выполнения
операций контроллер переходит в отключенное состояние.
Наш пользователь Илья из Барнаула предлагает для самостоятельной сборки USB-программатор POLO, позволяющий записать организацию перекрестка в микросхему AT24C16 из программы-конфигуратора КДУ: POLO
Для подключения программатора к компьютеру используется самый обычный USB-кабель (стандартный, не USB кабель программирования).
