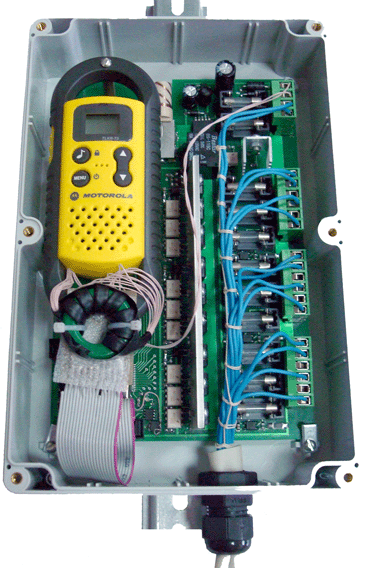

Контроллер дорожный мобильный КДМ-1 (опытный образец, снят с производства, замена - КДА-2)

Варианты поставок
Комплект стандартной поставки
Основные технические характеристики

Контроллер дорожный мобильный КДМ-1 по сути является распределнным контроллером, каждый модуль которого может управлять 9-ю сигналами светофоров. На перекрестке может быть установлено до 7 модулей. Предполагается, что один модуль устанавливается на одну стойку (или две близкорасположенных). Один и тот же силовой выход может принадлежать нескольким модулям. Напряжение питания - 24В или 12В переменного или постоянного тока в зависимости от варианта поставки. В состав модуля КДМ-1 входит модуль GPS и маломощный радиомодем. При использовании дополнительного модуля RS-485 на базовом модуле возможно подключение к системе АСУДД-КС для координированной работы (координированное и диспетчерское управление) и выносному пульту управления (ручное управление). Отсутствуют входы ТВП.

Контроллер осуществляет управление светосигнальной аппаратурой перекрестка в соответствии с заложенными в его память программами работы по суточным и недельным планам. Путем перепрограммирования памяти контроллер обеспечивает реализацию любой схемы организации движения, соответствующей правилам дорожного движения. Контроллер поддерживает 26 пользовательских фаз.

Программирование организации движения выполняется либо в лабораторных условиях (с помощью кабеля для программирования), либо на перекрестке (используя ноутбук с кабелем для программирования или пульт ПД-2 с прошивкой pd2v1_11.mts или выше). Помимо индикации текущего состояния, кодов аварий и коррекции времени, с помощью пульта ПД-2 и подгружаемого модуля CoFl v1.3 возможна незначительная коррекция организации перекрестка.

Варианты поставок

- на 24В переменного напряжения,
- на 24В постоянного напряжения,
- на 12В постоянного напряжения.



Комплект стандартной поставки

- Контроллер КДМ-1 - 1..7 шт.
- Ключ - 1 шт.*
- USB-кабель для программирования - 1 шт.*
- CD-ROM с конфигуратором KDU - 1 шт.
- ЗИП (предохранители ВПБ6 3,15А – 5 шт., ВПБ6 1А – 1шт.) - 1 компл.
- Паспорт - 1 шт.
- Инструкция по эксплуатации в электронном виде - 1 шт.

* Поставка с первой партией.

Основные технические характеристики

- Максимальный выходной ток по любой выходной группе не более 2,0 А.
- Максимальный выходной ток, коммутируемый в любой момент времени не более 10 А.
- Максимальная потребляемая мощность не более 3 Вт (без учета потребления светофоров).
- Габаритные размеры пульта 235*230*225 мм.
- Масса контроллера не более 5 кг.
