Компакт-диск ООО "Комсигнал"Программное обеспечение для конфигурирования контроллера
Все программное обеспечение на этой страничке распространяется среди покупателей контроллеров бесплатно (его стоимость входит в стоимость оборудования) и оно доступно для свободного скачивания в целях ознакомления. Кроме сайта, оно вместе с программным обеспечением других устройств распространяется на фирменном компакт-диске (текущая версия V3.x) Описания (кроме файлов помощи) смотрите в документации.
Поскольку некоторые файлы имеют большой объем, для закачки рекомендуется использовать менеджеры типа FlashGet, GetRight и т. д.

Программа-конфигуратор
Программирование памяти КДМ-1
Архив

Программное обеспечение распределенного контроллера КДМ-1
Все, что сказано выше, не распространяется на прошивки контроллера. Микросхема имеет защиту от считывания, считать прошивку нельзя. По электронной почте рассылаются либо демо-версии, либо тестовые варианты, либо какие-то спецзаказы. .

Контроллер КДМ-1 программируется идентично линейке КДУ-3 (М, Н, С).

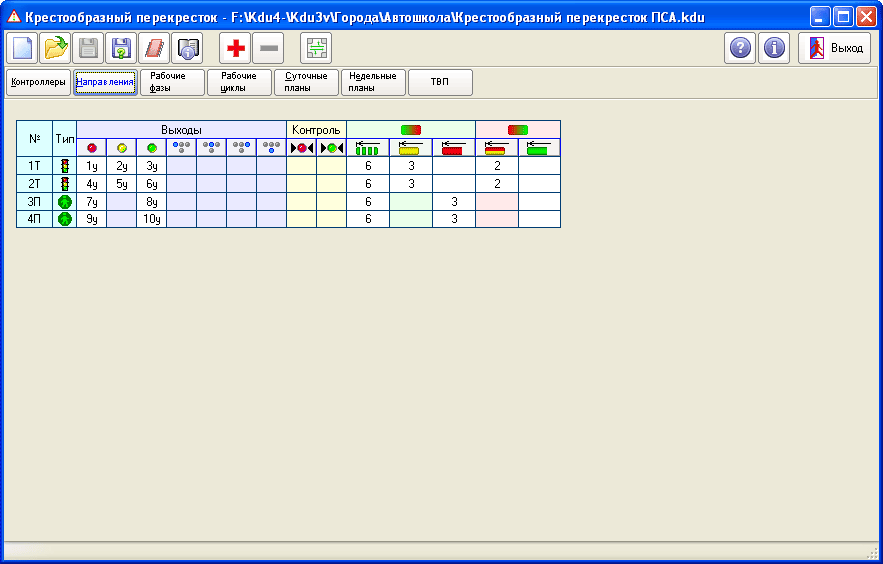

Программа - конфигуратор предназначена для создания файлов организации перекрестка (файлов привязки) и позволяет назначить каждому выходу пульта выполняемую логическую функцию на конкретном светофорном объекте (аппаратный контроль конфликтных ситуаций отсутствует).
При создании организации перекрестка поддерживаются следующие виды направлений (версия программы V 1.4.1.2 и выше):
- Транспортное,
- Пешеходное,
- Пешеходное ЗМ (зеленое мигающее),
- Стрелка,
- Мигающая стрелка,
- Трамвайное.
Программа позволяет изменить время разгрузки в базовых и универсальных промтактах, минимальное время фазы, время фазы и количество фаз в рабочих циклах и вне их, а также вводить суточные и недельные планы (годовые КДМ-1 пока не поддерживает). При этом у оператора есть возможность посмотреть циклограмму перекрестка и промоделировать его работу (визуально наблюдая схему движения в фазах). Программа формирует файл прошивки в бинарном формате для занесения организации в энергонезависимую память пульта любым внешним программатором, а при наличии специального кабеля может запрограммировать микросхему памяти прямо в контроллере. Формируется цветной или черно-белый паспорт перекрестка. Также можно изменить время состояния "все красные" .
Отличие заключается в том, что дополнительно надо указать, какой сигнал будет назначен на выход (лампу) каждого модуля КДМ-1.

V1.4.3.12. Инсталлятор конфигуратора , 3,86Мб. Версия для Windows 98SE, Windows NT4 SP4, Windows Millenium, Windows 2000, WindowsXP, Windows Vista7. Скачайте исполняемый файл и запустите его. Следуйте указаниям инсталлятора. Установленную версию можно перенести на другой компьютер простым копированием (ассоциации с расширениями не перенесутся).

наверх



В отличие от "больших" контроллеров КДУ-3С, КДУ-3Н, КДУ-3М, КДУ-3, КДУ-1М дораб., КДУ-1 дораб. микросхема флэш-памяти отсутствует, поэтому программирование может осуществляться двумя способами:
- Специальным кабелем. С помощью кабеля программирования через COM-порт или USB-порт. Выполняется из программы конфигуратора в условиях лаборатории или на перекрестке при наличии ноутбука. Порядок программирования описан чуть ниже.
- Пультом ПД-2. С помощью пульта диагностики ПД-2. Выполняется на перекрестке. Предварительно в пульт должен быть загружен файл .k0 или программное обеспечение для коррекции организации перекрестка. См. документацию ПД-2.

Программирование с помощью специального кабеля. Кабель подключается к одному из COM-портов (разъем DB9 или DB25), или USB-порту компьютера и к разъему пульта диагностики на панели управления пульта. Обеспечивается гальваническая развязка между контроллером и пультом. Стандартные кабели или адаптеры не годятся.

Универсальный программатор

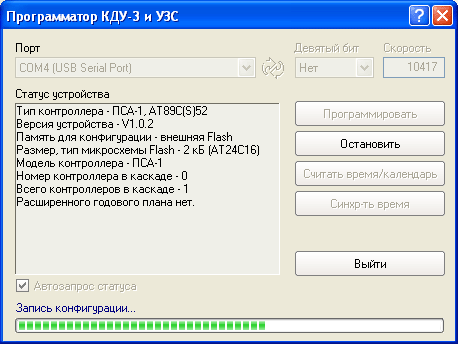

Во избежание эксцессов все подключения к COM-порту следует выполнять при выключенном оборудовании. Подключение к USB-порту выполняется на включенном и загруженном компьютере, на котором предварительно был установлен драйвер виртуального COM-порта. При этом сначала USB-кабель подключается к компьютеру, а затем к контроллеру. Перед началом программирования необходимо замкнуть джампер "ЖМ". Программирование осуществляется из программы-конфигуратора кнопка с микросхемой "перезаписать флэш-память контроллера", второй пункт меню. В появившемся окне необходимо правильно указать номер COM - порта, к которому подключен кабель. После завершения программирования разомкните джампер "ЖМ".
Кнопкой "Считать время/календарь" можно узнать текущее время дорожного контроллера, кнопка"Синхр-ть время" практически бесполезна, так как используется время GPS. На время операций с организацией перекрестка и временем контроллер работает в желтом мигании по предыдущей организации перекрестка.
