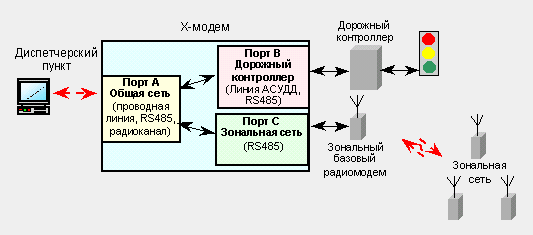

Можно сказать, что X-модем содержит в себе 3 порта:
- Порт A. Это двунаправленный порт, обеспечивающий подключение к общей сети "АСУДД-КС". Каналом связи может быть проводная линия (например, модемный протокол, плата KN-MD концентратора) или радиоканал (необходим радиомодем с подключением по RS-485, например, РМ-04М). Через этот порт идет обмен с аппаратурой диспетчерского пункта.
- Порт B. Это двунаправленный порт, обеспечивающий подключение к дорожному контроллеру по протоколу АСУДД или интерфейсу RS485. Для диспетчерского пункта это контроллер виден точно так же, как будто он был подключен обычным способом к центру. По линии АСУДД может быть подключено только одно устройство (системный идентификатор 1).
- Порт C. Это двунаправленный порт, обеспечивающий подключение к базовому радиомодему зональной сети по RS485 (например, РМ-04A). Естественно, рабочая частота зональной сети должна отличаться от частоты общей сети. Наиболее удобна для этих целей частота 433 МГц из в блока частот общегражданского пользования, не требующая получения выделенной частоты в органах Госсвязьнадзора. Устройства, подключенные к радиомодемам зональной сети, для диспетчерского пункта видны так же, как будто были подключены обычным способом.

При установке X-модема следует обратить внимание на места установки антенн. Радиомодем, подключенный к порту A должен быть в зоне прямой радиовидимости с базовым радиомодемом диспетчерского пункта. Радиомодем, подключенный к порту C должен быть в зоне прямой радиовидимости со всеми объектами зональной сети.

Современные X-модемы (после 2006 года) питаются непосредственно от сети 220В, более ранним устройствам требовался блок питания модема РМ-04. Также после 2006 года модемы получили корпус для установки на DIN-рейку.

Х-модем может иметь разный набор аппаратных устройств. Поэтому при заказе необходимо сразу оговаривать, что Вы планируете подключать к портам устройства. Соответственно, прошивки Х-модема также будут различаться.
