Автоматизированная система управления дорожным движением "АСУДД-КС™"

"АСУДД-КС™" — это комплексное решение для управления дорожным движением в масштабах города, региона или автомобильной дороги. Система обеспечивает мониторинг состояния управляющей и светосигнальной аппаратуры, осветительного и другого оборудования, сбор показаний детекторов транспорта, электрических счетчиков и телеметрических данных от различных датчиков, а также непосредственное диспетчерское (для проводок транспорта и разгрузки магистралей) и координированное управление светофорными объектами и связанным оборудованием (по годовому графику с учетом сезонных изменений, дней недели и времени суток или с использованием адаптивных алгоритмов на основании данных детекторов транспорта), как в составе ИТС, так и в качестве самостоятельной системы.

Начиная с 1999 года "АСУДД-КС™" успешно внедрена и эксплуатируется во многих городах Российской Федерации (Екатеринбург, Челябинск, Тамбов, Иваново, Томск, Нижевартовск и др.) и Республики Казахстан (Караганда, Кокшетау, Петропавловск, Тараз и др.), а также на нескольких сетях автомобильных дорог в ряде регионов Российской Федерации ( Татарстан, Поволжье, Черноморье, Свердловская область, Южный Урал).

Преимущества "АСУДД-КС™":

• Полностью отечественная разработка. "АСУДД-КС™" разрабатывается начиная с 1999 года силами коллектива ООО Комсигнал и адаптирована к нашим условиям. Интеллектуальная собственность на программное обеспечение проверена на патентную чистоту и прошла государственную регистрацию в Российской Федерации. В системе используется серийное оборудование собственного производства.

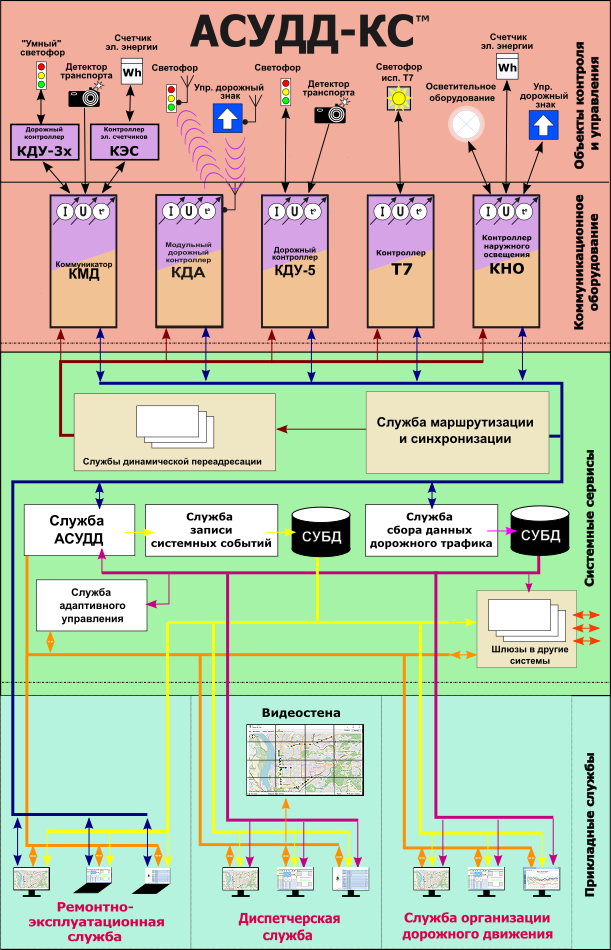

• Надежность и устойчивость в работе. "АСУДД-КС™" организована как иерархическая многоуровневая система распределенных вычислений. Каждый узел обладает достаточной функциональностью для обеспечения нормальной работы в автономном режиме, поэтому сбои в работе отдельных узлов не приводят к нарушению работоспособности системы в целом. Встроенные средства самодиагностики оборудования позволяют своевременно выявлять возникающие неисправности и при первой возможности сообщать о них в Центр Управления.

• Универсальность Модульная структура системы делает ее гибкой для адаптации под специфику конкретной системы. В настоящее время базовый набор модулей предусматривает работу со следующими типами устройств: дорожные контроллеры светофорных объектов, контроллеры для работы со светофорами исп. Т7, контроллерами наружного освещения, счетчиками электроэнергии, детекторами транспортных потоков. Для каждого типа устройств предусмотрены получение и обработка специфической телеметрической информации, а также возможность удаленного конфигурирования и управления устройствами. Постоянно ведутся работы по расширению номенклатуры поддерживаемых устройств.

• Масштабируемость При увеличении количества обслуживаемых объектов система легко масштабируется простым увеличением вычислительной мощности серверов, на которых развернуты системные службы.

• Нетребовательность к ресурсам "АСУДД-КС™" весьма нетребовательна к вычислительным ресурсам серверного оборудования и пропускной способности каналов связи периферийных объектов с центральным сервером.

• Интеграция с другими системами Предусмотрена интеграция "АСУДД-КС™" с другими системами и программным обеспечением через специально разрабатываемые для каждого конкретного случая программные шлюзы.

• Унифицированные каналы связи Для связи между всеми компонентами системы используется проприетарный транспортный протокол собственной разработки — надстройка над протоколами tcp/ip. Подключения устройств к сетям интернет/интранет может производиться как по каналам сотовой связи, так и по протоколу Ethernet (возможно использование устройством обоих каналов связи одновременно, при этом один из них назначается резервным). При этом наличие выделенного «белого» IP-адреса для оконечных устройств не требуется («белый» адрес необходим только для сервера, на котором развернута Служба маршрутизации и синхронизации системы, при этом этот адрес может быть и динамическим).

• Функциональность. Помимо традиционных для подобных систем возможностей "АСУДД-КС™" обеспечивает большой набор дополнительных функций: сбор информации с различных дополнительных датчиков, дистанционную диагностику используемого оборудования, возможность формирования отчетов о работе системы по любым критериям и др.

• Многопользовательский режим работы. АСУДД-КС™ позволяет работать параллельно и независимо одновременно большому количеству автоматизированных рабочих пользовательских мест.

• Простота настройки и эксплуатации. Система неприхотлива и проста в обслуживании и эксплуатации и расчитана на круглосуточную работу ("24х7"). Изменение и загрузка конфигурации при необходимости производится "на лету". Интерфейс пользователя эргономичен и интуитивно понятен. Как правило, оперативный и обслуживающий персонал после минимального обучения быстро осваивает работу с "АСУДД-КС™".

• Безопасность. Предусмотрены развитые средства для администрирования системы. Каждый пользователь может выполнять только действия, предусмотренные предоставленными ему правами доступа к системе. В режиме реального времени протоколируются и авторизуются все потенциально опасные действия пользователей, а также все значимые системные события. При редактировании конфигурационных параметров осуществляется контроль за правильностью вводимых данных, и явно некорректные данные блокируются. Осуществляется автоматическое резервное архивирование конфигурационной базы и системных протоколов. Также предусмотрено ведение защищенного электронного оперативного журнала. В базовые возможности системы включена возможность установки и мониторинга антивандальных датчиков на удаленном оборудовании. Идентификация пользователей системы осуществляется с использованием сертификатов X.509, данные при передаче шифруются с использованием средств современной сильной криптографии.

Основные характеристики "АСУДД-КС™"

• Режим работы: круглосуточный ("24×7"), многопользовательский
• Логическая структура системы: многоуровневая распределенная вычислительная сеть топологии «звезда»
• Серверная платформа: Microsoft Windows x86/64
• Основная клиентская платформа: Microsoft Windows x86/64
• Каналы связи между модулями: интернет/интранет
• Максимальное количество периферийных объектов: 1000
• Максимальное количество одновременно функционирующих клиентских автоматизированных рабочих мест: 300
• Поддерживаемые режимы управления СО: координированное управление, диспетчерское управление, локальное управление, ручное управление, адаптивное управление (системное и локальное), автономный объект
• Режим координации: календарная автоматика (предопределенный годовой план с учетом сезонных изменений, дней недели и времени суток) или адаптивное управление (метод TRPS по характерным точкам, актуальное управление, адаптивное управление по текущим данным детекторов)
• Используемые каналы связи: радиоканал (поддержка прекращается), GPRS, Ethernet, ВОЛС
• Поддерживаемые протоколы связи: расширенный АСУДД-КС собственной разработки (добавлена возможность работы с дополнительными датчиками, диагностика)
• Минимальная дискретность опроса объектов: 1 с
• Максимальная длительность цикла координации: 65535 с
• Максимальное количество фаз в цикле координации: 12, ЖМ, ОС
• Максимальная длительность фазы: 65535 с
• Дискретность измерения/установки временных длительностей: 1 с
• Максимальное количество рабочих планов для одного СО: не ограничено, для радиомодема 10 (ограничено объемом ОЗУ радиомодема)
• Дискретность установки времени начала рабочего плана: 1 минута

Минимальные требования к оборудованию для установки ПО для организации диспетчерского управления (все АРМ и сервер БД на одном компьютере, рекомендуется только для ознакомительных и отладочных целей:

• Компьютер: IBM PC совместимый на десктопной платформе x86/64
• CPU: Intel Core i5, AMD Ryzen 3 или аналогичный по производительности последних поколений
• RAM: 8 Гб (рекомендуется 16 Гб)
• HDD: не менее 1 Tb (рекомендуется операционную систему вынести на SSD, а данные прикладного ПО хранить на HDD)
• Сетевой адаптер:Ethernet 1 Гбит/с
• Подключение к сети Интернет: не хуже 100 Мбит/с с «белым» IP-адресом IPv4
• Video: 512 Мб видеопамяти с поддержкой DirectX 9 с выходом на интерфейс HDMI или DisplayPort
• Display: 21" True Color (рекомендуемая матрица IPS с антибликовым покрытием, интерфейс подключения HDMI или DisplayPort)
• Операционная система: Microsoft Windows Professional 32/64 bit (возможно, но не рекомендуется, использование Microsoft Windows, начиная с версии 7 и редакции не хуже домашней)
• Сервер БД:Firebird SQL 2.5х или СУБД Ред База Данных 2.6 (RedDatabase 2.6) (32-битные версии)
• Клавиатура и мышь: стандартные
• Источник бесперебойного питания: 600 V·A с батареей не менее 7A·ч
• Принтер (рекомендуется с поддержкой цветной печати)

В практических рабочих конфигурациях настоятельно рекомендуется разделить серверное и клиентское программное обеспечение АСУДД-КС и развертывать его на разных машинах.

• Серверное ПО требует повышенной надежности оборудования и операционной системы, поэтому желательно использовать серверную аппаратную платформу и серверную операционную систему семейства MS Windows. Требования к производительности оборудования зависят от количества периферийных объектов в системе и от количества удаленно работающих клиентских рабочих мест.
• Типичные требования к серверному оборудованию (сетевая установка):
  • Аппаратная платформа: серверная x86/64
  • CPU: не менее 4-х процессорных ядер , Intel® Xeon® E или аналогичный по производительности последних поколений с базовой тактовой частотой не ниже 3,5 ГГц
  • RAM: 8 Гб (рекомендуется 16 Гб)
  • SSD: не менее 256 ГБ (для операционной системы)
  • HDD: не менее 1 ТБ (для прикладного программного обеспечения и данных). Возможно использование массивов RAID
  • Сетевой адаптер:Ethernet 1 Гбит/с
  • Подключение к сети Интернет: не хуже 100 Мбит/с с «белым» IP-адресом IPv4
  • Video: стандартно, если не запускать csClient
  • Display: 17"
  • Операционная система: Microsoft Windows Server 2016 или новее (как правило достаточно редакции Essentials)
  • Сервер БД: Firebird SQL 2.5х или СУБД Ред База Данных 2.6 (RedDatabase 2.6) (32-битные версии) (Настоятельно рекомендуется изменить пароль суперпользователя и работать под созданными специальными пользователями СУБД)
  • Клавиатура и мышь: стандартные
  • Источник бесперебойного питания: 800 V·A с батареей не менее 7A·ч
• Для развертывания клиентского программного обеспечения достаточно обычного офисного компьютера (графический адаптер должен аппаратно поддерживать DirectX 9) под управлением операционной системы MS Windows (рекомендуется Windows 10 Professional). Для визуализации в зависимости от особенностей дислокации объектов на карте рекомендуется использование мониторов 23-27'' с размером пиксела и разрешением, обеспечивающим комфортную для зрения работу (при необходимости можно подключать более одного монитора).
• Типичные требования к клиентскому оборудованию (сетевая установка):
  • Аппаратная платформа: любая десктопная/мобильная x86/64 (по числу рабочих мест)
  • CPU: Intel Core i5, AMD Ryzen 3 или аналогичный по производительности последних поколений
  • RAM: 8 Гб (рекомендуется 16 Гб)
  • HDD: не менее 512 Гб
  • Сетевой адаптер:Ethernet 1 Гбит/с
  • Video: 256 Мб видеопамяти с поддержкой DirectX 9 В случае применения видеостены требования к видеопамяти растут, в основном из-за ПО вывода изображения с видеокамер.
  • Display: 21" True Color (рекомендуемая матрица IPS с антибликовым покрытием, интерфейс подключения HDMI или DisplayPort)
  • Операционная система: Microsoft Windows Professional 32/64 bit (возможно, но не рекомендуется, использование Microsoft Windows, начиная с версии 7 и редакции не хуже домашней)
  • Сервер БД: Firebird SQL 2.5х или СУБД Ред База Данных 2.6 (RedDatabase 2.6) (32-битные версии) Если используется только csClient, то возможна работа с использование Embedded версии СУБД
  • Клавиатура и мышь: стандартные
  • Источник бесперебойного питания: 600 V·A с батареей не менее 7A·ч (можно только для АРМ диспетчера)
  • Принтер (Для АРМ диспетчера/руководителя.) Рекомендуется с поддержкой цветной печати

Более детально ознакомиться с функционалом и предварительными требованиями по установке , процессом самой установки и документацией на основные составляющие нашей системы можно на странице документации .
