Программное обеспечение КДУ-3М (снят с производства)

Программное обеспечение для конфигурирования контроллера
Все программное обеспечение на этой страничке распространяется среди покупателей контроллеров бесплатно (его стоимость входит в стоимость контроллеров) и оно доступно для свободного скачивания в целях ознакомления. Кроме сайта, оно вместе с программным обеспечением других устройств распространяется на фирменном компакт-диске (текущая версия V2.x) Описания (кроме файлов помощи) смотрите в документации.
Поскольку некоторые файлы имеют большой объем, для закачки рекомендуется использовать менеджеры типа FlashGet, GetRight и т. д.

Программа-конфигуратор
Программа-патчер
Программирование флэш-памяти КДУ-3М
Программы для тестирования
Архив

Программное обеспечение контроллера КДУ-3М
Все, что сказано выше, не распространяется на прошивки контроллеров (машинные коды для микросхемы AT89S52, AT89C51ED2 контроллера). Серийные прошивки КДУ-3М распространяются вместе с микросхемой AT89C51ED2. Микросхема имеет защиту от считывания, ничего кроме текущего уровня защиты на программаторе недоступно. Система обозначений версий КДУ-3М есть в документации. По электронной почте рассылаются либо демо-версии, либо тестовые варианты, либо какие-то экзотические прошивки под конкретную задачу.
Просим обратить внимание, что развитие функциональных возможностей выполняется только для базовых версий программного обеспечения (это то ПО, что идет при стандартной поставке). Усовершенствовать специальные версии ПО мы можем, но об этом Вы должны сообщить заранее. Если мы согласны, это займет какое-то время и при этом могут возникнуть какие-либо ограничения.

Конфигуратор

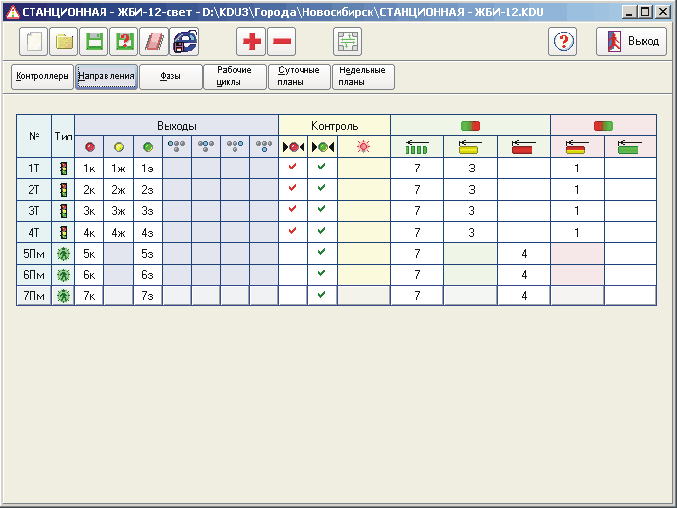

Линейка КДУ-3М программируется полностью идентично КДУ-3. Программа - конфигуратор предназначена для создания файлов организации перекрестка (файлов привязки) и позволяет назначить каждому выходу контроллера выполняемую логическую функцию на конкретном светофорном объекте и виды аппаратного контроля конфликтных ситуаций. Здесь же вводится системный идентификатор контроллера при работе в системе координированного управления, вкл./выкл. режим подогрева ламп накаливания, режим ТВП и т. д.
При создании организации перекрестка поддерживаются следующие виды направлений (версия программы V 1.0.3.0 и выше):
- Транспортное,
- Пешеходное,
- Пешеходное ЗМ (зеленое мигающее),
- Стрелка,
- Мигающая стрелка,
- Трамвайное.
Программа позволяет изменить время разгрузки в промтактах, минимальное время фазы, время фазы и количество фаз в рабочих циклах, а также вводить суточные и недельные планы. При этом у оператора есть возможность посмотреть циклограмму перекрестка и промоделировать его работу (визуально наблюдая схему движения в фазах). Программа формирует файл прошивки в бинарном формате для занесения организации в энергонезависимую память контроллера любым внешним программатором, а при наличии специального кабеля может запрограммировать микросхему Flash-памяти прямо в контроллере. Формируется цветной паспорт перекрестка.
Последние версии позволяют изменить время состояния "все красные" и организовать переход в желтое мигание (ЖМ)/ отключенное состояние (ОС) и фазу ТВП в конце текущей фазы, а также пропустить промтакты при переходе из состояния "все красные" в фазу 1.

V1.1.3.1. Конфигуратор КДУ-3(М) (1,6 Мб). Последняя версия для Windows 98SE, Windows NT4, Windows Millenium, Windows 2000, WindowsXP. Исправлен файл справки.Добавлена возможность пропуска промтактов при переходе из состояния "все красные" в фазу 1.
Распакуйте архив на жесткий диск.

Патчер

V1.0.1.8. Программа-патчер файлов организаций перекрестков.

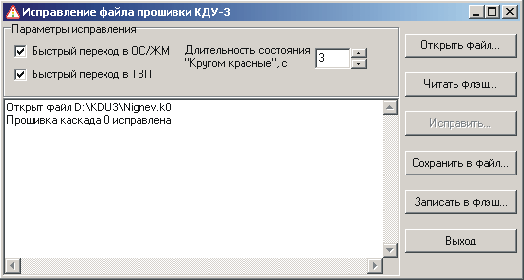

Программа предназначена для исправления файла организации перекрестка (*.k0). Она позволяет изменить время состояния "все красные", а также организовать переход в ЖМ/ОС или ТВП через "все красные" в конце текущей фазы.
По ссылке скачивается самораспаковывающийся архив (499 Кб), который необходимо распаковать в отдельную директорию, например "Патч".

Программирование флэш-памяти КДУ-3М

Для КДУ-3М, КДУ-3, КДУ-1М дораб., КДУ-1 дораб. оно может осуществляться тремя способами:
- Программатором. В условиях лаборатории любым программатором, поддерживающим микросхему 24C16. Например, "ПроКС". Требуется извлечение микросхемы из сокеты контроллера и установка ее обратно после программирования. Инструкция по программированию приведена в описании на программатор. Загружаются файлы типа .k0.
- Кабелем. С помощью кабеля программирования через COM-порт или USB-порт. Выполняется из программы конфигуратора или патчера в условиях лаборатории или на перекрестке при наличии ноутбука. Порядок программирования описан чуть ниже.
- Пультом ПД-2. С помощью пульта диагностики ПД-2. Выполняется на перекрестке. Предварительно в пульт должен быть загружен файл .k0 или программное обеспечение для коррекции организации перекрестка. См. документацию ПД-2.

Программирование с помощью кабеля. Кабель подключается к разъему пульта диагностики на монтажной панели контроллера или на передней стенке ремонтного стенда и одному из COM-портов (разъем DB9 или DB25), или USB-порту компьютера.
Обеспечивается гальваническая развязка между контроллером и компьютером.





















Во избежание эксцессов все подключения к COM-порту следует выполнять при выключенном оборудовании. Подключение к USB-порту выполняется на включенном и загруженном компьютере, на котором предварительно был установлен драйвер виртуального COM-порта. При этом сначала USB-кабель подключается к компьютеру, а затем к контроллеру. Перед началом программирования на плате контроллеров КДУ-3М, КДУ-3 и КДУ-1 дораб. должен быть установлен джампер XP1, а сам контроллер переведен в режим желтого мигания с помощью тумблера "ЖМ" на монтажной панели или ремонтном стенде. Программирование осуществляется из программы KDU-3XP (кнопка с микросхемой "перезаписать флэш-память контроллера", второй пункт меню) или из программы патчера (кнопки справа "Читать флеш...", "Записать в флеш..."). В появившемся окне необходимо правильно указать номер COM - порта, к которому подключен кабель. После завершения программирования не забудьте снять джампер XP1, если Вы не планируете использовать калибровку встроенных датчиков КДУ-3 на объекте.



Программы для тестирования

Здесь наши последние разработки, которые проходят тестирование перед выходом в серию.

V1.0.9.2. Beta. Тестовая версия конфигуратора КДУ-3 для контроллеров с прошивкой V5.xx. Совмещена с патчером. Единственная, поддерживающая вычисляемые промтакты. То есть контроллер по внешним командам может переходить из любой произвольной фазы в любую другую произвольную, определенную на этапе создания организации перекрестка. Если контроллер имеет программное обеспечение V2.xx, 3.xx, 4.xx, функция вычисляемых промтактов не работает.
Для скачивания программа разбита на 2 части:
- собственно программа KDU_3.exe (531 Кб)
- самораспаковывающийся архив util.exe (1,16 Мб)
Если у Вас стоит V1.0.1.8, достаточно скачать только файл .exe в директорию, где стоит конфигуратор. Если нет, то лучше создать отдельную директорию, куда скачать обе части и распаковать архив.
