Выносной пульт управления (ВПУ-1 или ВПУ-2).
Подключение к дорожному контроллеру
Документация
Задать вопрос
Цены
Выносные пульты управления (ВПУ-1 или ВПУ-2) предназначены для ручного управления
светофорным объектом на расстояниях до 150 м и могут устанавливаться на постах
ГИБДД, в том числе и для управления светофором на подъезде к посту.

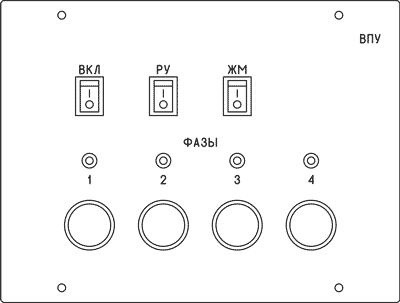

Пульт ВПУ-1 позволяет вызвать четыре фазы (включая ТВП), а также фазу желтого
мигания (ЖМ), и фазу отключенного состояния (ОС). Пульт ВПУ-2 позволяет вызвать

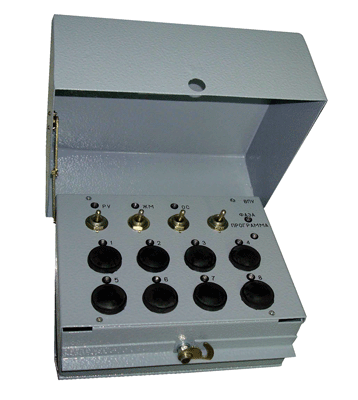

восемь фаз (включая ТВП), фазы ЖМ и ОС; а также до 8 программ управления (так
называемые "зеленые улицы"). Реально используется обычно
только 4 запроса "зеленых улиц" (поддержка реализована в дорожных
контроллерах КДУ-3Н, КДУ-3С).
В обоих пультах предусмотрена светодиодная индикация номера фазы или промтакта.
Для дорожного контроллера команда с ВПУ является одной из наиболее приоритетных
(По приоритету выше только тумблер ЖМ и ОС на монтажной панели). Если пульт
выключен, дорожный контроллер работает либо автономно, либо под управлением
центра АСУДД.
Пульты ВПУ-1, ВПУ-2 предназначены для работы с контроллерами КДУ-3, КДУ-1
дораб. Связь с контроллером осуществляется по интерфейсу RS-485 (витая пара
в экране).
Устройство размещено в брызгозащищенном металлическом корпусе, питается от
контроллера или иного гальванически развязанного от сети 220В источника +12В.
Крышка пульта открывается ключом дорожного контроллера КДУ-3.
Подключение к дорожному контроллеру
Для КДУ-3.1 или КДУ-1 дораб. провод "A" подключается к контакту 5 X10 (A), провод "B" - к контакту 6 X10 (B). Провод "+U" подключается к контакту 1 X10 (+12V), провод "-U" - к контакту 4 X10 (L2).Для КДУ-3.2, КДУ-3.3, КДУ-3Н, КДУ-3С провод "A" подключается к контакту 5 X13 (A), провод "B" - к контакту 6 X13 (B). Провод "+U" подключается к контакту 1 X13 (+12V), провод "-U" - к контакту 4 X13 (L2).
Примечания:
1) Ручное управление указанными дорожными контроллерами также возможно с помощью
пульта диагностики ПД-1, ПД-2
в технологическом режиме 1 (включение режима ручного управления сопровождается
желтым миганием).
2) Пульт ВПУ-1 готовится к снятию с производства.
3) Режим запросов "зеленых улиц" эквивалентен речевому сообщению
в центр с просьбой включить диспетчерское управление, в системе АСУДД-КС не используется.
