Табло
обратного отсчета времени ТООВ-2 (3-х значное, двухцветное).
Документация
Прошивки
Задать вопрос
Цены
Табло обратного отсчета времени ТООВ-2 предназначено для обеспечения безопасного
перехода пешеходами проезжей части за счет индикации времени ожидания перехода
(красным цветом) и оставшегося времени перехода (зеленым цветом). Также табло
может использоваться для информирования водителей транспортных средств об
оставшемся времени разрешающего или запрещающего сигнала светофора. Подобное

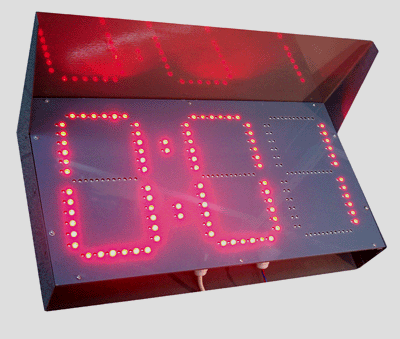

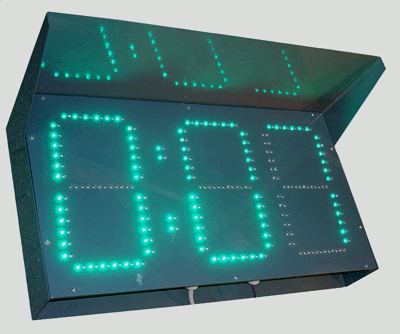

устройство иногда называют таймфором. Трехзначный двухцветный индикатор табло
имеет высоту цифр 200 или 300 мм и обеспечивает обратный отсчет оставшегося
времени в диапазоне от 0 до 9 минут 59 секунд с шагом 1 секунда. Незначащие
нули не гасятся. При бОльшем времени ожидания выводятся прочерки.
Если требуется отсчет мЕньшего интервала в секундах - можно выбрать 2-х значное
табло ТООВ-1.
Табло может работать как в автономном режиме, так и в управляемом. В автономном режиме оно подключается параллельно сигналам светофора по 3-х или 4-х проводной схеме (в зависимости от наличия контролей красного и выхода "красный неконтролируемый" дорожного контроллера). При наличии зеленого мигания табло автоматически мигает в такт со светофорами перекрестка. Табло автоматически обучается по предыдущему циклу работы или по двум предыдущим (настраивается). В управляемом режиме табло подключается к дорожному контроллеру серии КДУ-3 по интерфейсу RS-485 и индицирует время, вычисленное дорожным контроллером. В случае внешнего управления перекрестком (ручное, диспетчерское, координированное) табло индицирует прочерки. По сравнению с автономной работой управляемый режим позволяет индицировать время ожидания до включения фазы ТВП. Для контроллеров КДУ-3, КДУ-3М, возможно, потребуется обновить прошивку. В контроллерах КДУ-3Н, КДУ-3С поддержки ТООВ-1М для ТВП2 нет.
Возможен вариант поставки одноцветного табло.
Следует понимать, что в автономном режиме табло использует периодичность переключения сигналов светофора, поэтому не может корректно работать в системах адаптивного управления с постоянно изменяющимися временами фаз или в других аналогичных режимах!
Для просмотра необходим Acrobat Reader Его можно скачать на официальном
сайте www.adobe.com, например, здесь.
Также обратите внимание на то, что если Вы просто щелкаете по ссылке, файл
откроется прямо в окне браузера, что не всегда удобно. Лучше сохранить файл
на диске, щелкнув правой кнопкой по ссылке и выбрав во всплывшем меню "Сохранить
объект как...". Естественно, для закачки можно пользоваться менеджерами типа
FlashGet, GetRight и т. д.
Также можно самостоятельно поискать необходимую Вам документацию и прошивки
в нашем архиве.
Руководство по эксплуатации
ТООВ-2 (1,9 Мб) .
tos2_004.mts (4,78 Кб).
Прошивка V0.04.
pd2FM.exe V1.0.2.0.
(556 Кб) - Менеджер файлов pd2FM.exe для обновления прошивки ТООВ-2. После
скачивания просто запустите программу.
