Шкаф наружного освещения телемеханический ШНОТ-2

Документация
Задать вопрос
Цены

Шкаф наружного освещения телемеханический ШНОТ-2 является усовершенствованным вариантом ШНОТ-1 и предназначен для управления линиями наружного освещения в городских сетях и производственных предприятиях. Шкаф обеспечивает:
- подачу напряжения в линии освещения в ручном режиме, по командам внутреннего автомата включения программ (суточной, недельной, годовой), или по сигналам от внешней сети управления АСУ «Горсвет-КС»;
- формирование режимов вечернего или ночного освещения;
- учет потребленной электроэнергии по линиям освещения;
- сбор и передачу информации о наличии фазных напряжений, состоянии автоматических выключателей, реле включения напряжения, количества потребленной энергии, нагрузке на каждой линии (в составе АСУ «Горсвет-КС»).
Температурный диапазон эксплуатации -40 град. – 55 град.
Габаритные размеры 680*500*190 мм.

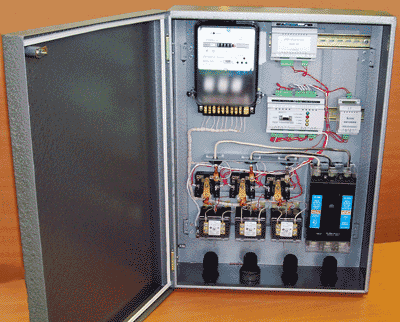

Шкаф наружного освещения представляет собой металлический герметичный корпус, в котором размещены автоматический выключатель, трехфазный электросчетчик с токовыми трансформаторами, реле для включения нагрузки, контроллер КСИ-3. Дополнительно в ШНОТ может быть установлен модем мобильной связи ММС-2, либо радиомодем РМ-04 или РМ-05, либо Ethernet-модем.
Шкаф может устанавливаться на столбах освещения, стене подстанции или спецопорах.
