ПД-1: Ответы на вопросы (управление дорожным движением,
снят с производства, заменен на ПД-2)
Контроллер КДУ-3 работает не так.
Пульт выводит код ошибки 99 (отказ сторожевого таймера)
Микросхема AT89S51, AT89S52 не работает. Вы прислали
не ту прошивку или бракованную микросхему.
Чем программировать AT89S51, AT89S52?
Пульт не работает с КДУ-3М.
А как он выглядит?
Какой ЖКИ-индикатор применен в пульте?
Какой ЖКИ-индикатор применен в пульте?
ИЖЦ21-4/7 или ИЖЦ5-4/8.

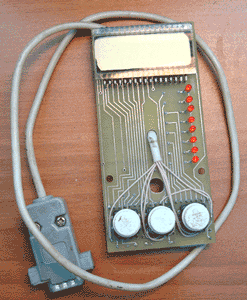

К
сожалению, в презентабельном виде пульт не сохранился. Как выглядит его начинка,
видно на картинке справа.
Нужно обновить прошивку пульта диагностики. Последняя версия, pd3_7.tsk
поддерживает КДУ-3М. Но установить дату и год Вы не сможете, при первой установке
времени с помощью ПД-1 будет установлено 1 января 2005 года. Можно использовать
описание версии pd3_4.tsk.
Чем программировать AT89S51, AT89S52?
Любым программатором, который поддерживает указанный тип микросхем. Программатор
"Хронос" их не поддерживает. Более того, работы по его модернизации фирмой-изготовителем
прекращены и он перекочевал в разряд неперспективных. На замену наша фирма
выпустила собственный программатор "ПРОКС".
Микросхема AT89S51, AT89S52 не работает. Вы прислали не ту прошивку или бракованную микросхему.
Фирма Atmel сняла с производства микросхемы
AT89C51, AT89C52. На замену выпущены микросхемы AT89S51, AT89S52. Начиная
c декабря 2003 года наша продукция комплектуется AT89S52. Новые микросхемы
отличаются алгоритмом программирования. В случае, если Вы самостоятельно зашиваете
программное обеспечение, ПРАВИЛЬНО ВЫБИРАЙТЕ ТИП
МИКРОСХЕМЫ в настройках программатора. При попытке запрограммировать
AT89S52 как AT89С52 есть вероятность необратимого повреждения новой микросхемы.
Поэтому ЧИТАЙТЕ МАРКИРОВКУ на корпусе процессора: AT89S51, AT89S52 программируются
иначе.
Контроллер КДУ-3 работает не так. Пульт выводит код ошибки 99 (отказ сторожевого таймера)
Есть 95% уверенность, что у Вас прошивка пульта pd3_3.tsk, а если что-то
и случилось с контроллером, то не отказ сторожевого таймера. Эта уверенность
основана на том, что в указанной версии прошивки НАД
кодом ошибки выводится результат замера опорного напряжения в % . При нормальной
работе по назначению это 98-100% (всегда присутствует шум). 100 на двухзначном
индикаторе написать нельзя, число округляется до 99. Необходимо еще раз нажать
на среднюю кнопку пульта ПД-1, чтобы со строки "Ток и день аварии"
переместиться на строку "Код аварии и направление".
Частота обращений с подобным вопросом стала одной из причин, почему появилась
прошивка pd3_4.tsk и инструкция "Настройка
сторожевого таймера" КДУ-3.
