Программное обеспечение КДА-2

Программное обеспечение для конфигурирования контроллера
Все программное обеспечение на этой страничке распространяется среди покупателей контроллеров бесплатно (его стоимость входит в стоимость контроллеров) и оно доступно для свободного скачивания в целях ознакомления. Кроме сайта, оно вместе с программным обеспечением других устройств распространяется на фирменном компакт-диске. Описания (кроме файлов помощи) смотрите в документации.
Поскольку некоторые файлы имеют большой объем, для закачки рекомендуется использовать менеджеры типа FlashGet, GetRight и т. д.

Программа-конфигуратор
Страничка конфигуратора
Программирование флэш-памяти КДА-2
Архив

Программное обеспечение контроллера КДА-2
Прошивки (firmware) находятся в архиве 1, архиве 2.
Просим обратить внимание, что развитие функциональных возможностей выполняется только для базовых версий программного обеспечения (это то ПО, что идет при стандартной поставке). Усовершенствовать специальные версии ПО мы можем, но об этом Вы должны сообщить заранее. Если мы согласны, это займет какое-то время и при этом могут возникнуть какие-либо ограничения.

Конфигуратор

Линейка КДА-2 программируется во многом идентично КДУ-3 (М, Н, С), хотя возможности контроллера шире возможностей конфигуратора КДУ.

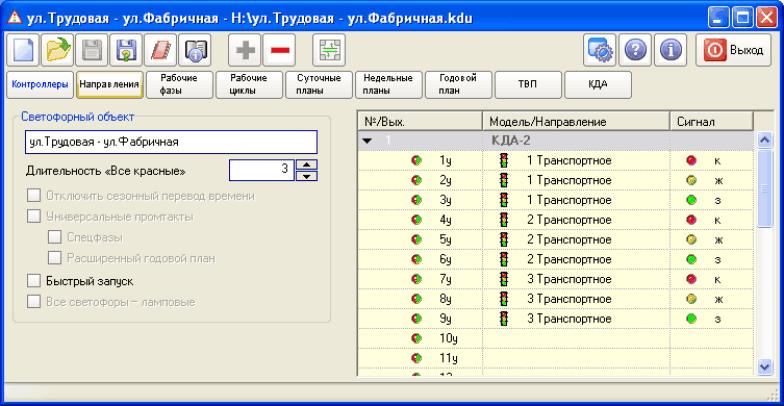

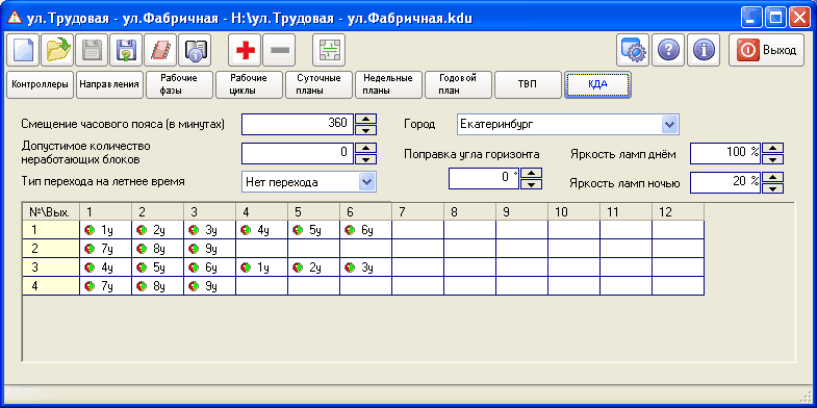

Программа - конфигуратор предназначена для создания файлов организации перекрестка (файлов привязки) и позволяет назначить каждому выходу контроллера выполняемую логическую функцию на конкретном светофорном объекте и виды аппаратного контроля конфликтных ситуаций. Здесь же вводится системный идентификатор контроллера при работе в системе координированного управления, вкл./выкл. режим подогрева ламп накаливания, режим ТВП и т. д. Можно изменить время состояния "все красные" и организовать переход в желтое мигание (ЖМ)/ отключенное состояние (ОС) и фазу ТВП в конце текущей фазы, а также пропустить промтакты при переходе из состояния "все красные" в фазу 1.
При создании организации перекрестка поддерживаются следующие виды направлений (версия программы V 1.4.3.4 и выше):
- Транспортное,
- Пешеходное,
- Пешеходное ЗМ (зеленое мигающее),
- Стрелка,
- Мигающая стрелка,
- Трамвайное.
Программа позволяет изменить время разгрузки в промтактах, минимальное время фазы, время фазы и количество фаз в рабочих циклах, а также вводить суточные и недельные планы. При этом у оператора есть возможность посмотреть циклограмму перекрестка и промоделировать его работу (визуально наблюдая схему движения в фазах). Программа при наличии специального кабеля может запрограммировать микросхему Flash-памяти прямо в контроллере. Формируется цветной паспорт перекрестка.
Можно добавить спецфазы (фазы не из рабочего цикла), особые режимы работы (ЖМ или ОС в любой фазе), расширенный годовой план (произвольный порядок фаз и произвольное количество фаз с безцентровой координацией). Есть считывание журнала аварий, но эта функция пока не поддерживается в КДА-2.

V1.5.1.5. Конфигуратор КДУ-3 (2,16 Мб). Инсталлятор для Windows 98SE, Windows NT4 SP4, Windows Millenium, Windows 2000, WindowsXP, Windows Vista, Windows7. Спецфазы и режим расширенного годового плана на данном этапе не поддерживаются контроллером КДА-2. Запустите инсталлятор и следуйте его указаниям..

Программирование флэш-памяти КДА-2

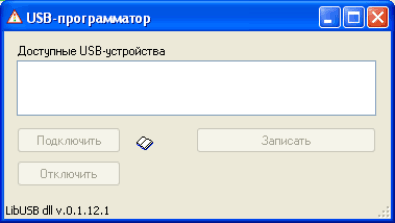

Осуществляться с помощью стандартного кабеля мини-USB. Выполняется из программы конфигуратора в условиях лаборатории или на перекрестке при наличии ноутбука.

Кабель подключается к USB-разъему компьютера и к разъему mini-USB контроллера.
