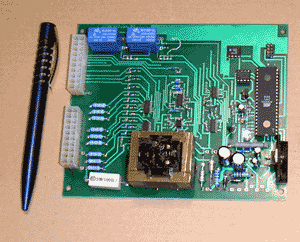

Контроллер сбора информации КСИ-2 (снят с производства)

Контроллер сбора информации КСИ-2 предназначен для управления уличным освещением в автономном режиме или при работе в системе АСУ " Горсвет-КС".
Он позволяет включать/отключать уличное освещение по годовому плану или команде оператора из центра. Поддерживается два режима освещения - полное и дежурное (ночное). Устройство замеряет напряжение (3 фазы): на входе в трансформаторную подстанцию, после рубильника(предохранителя) и непосредственно в линии после коммутации исполнительными реле. Также замеряется ток в нагрузке по 3 фазам. Дополнительно может быть подключен оптический датчик для съема информации с электросчетчика, установленного в трансформаторной подстанции. При работе в автоматизированной системе управления освещением результаты измерений могут быть переданы в центр. Обмен информацией с центром может вестись по радиоканалу (на больших расстояниях), или по силовой сети (для близко расположенных объектов). Включение контакторов (реле) в автономном режиме выполняется по графику включения освещения, запрограммированному во флэш-память. Автономный режим предусмотрен на случай отказов каналов связи. Шаг сетки при составлении годового плана - 1 сутки.

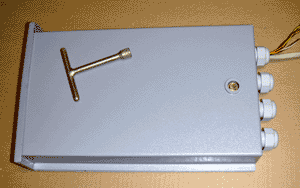

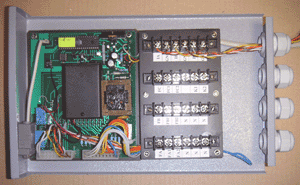

Плата контроллера устанавливается в корзину шкафа ШНОТ-1 (шкаф наружного освещения телемеханический), однако может использоваться и без него.



Основные технические характеристики

1. Характеристики управляющих цепей
- количество включаемых контакторов или реле - 2
- выходной ток, не более - 0,5 А
- коммутируемое напряжение, не более - 270 В
2. Каналы связи
- интерфейс RS-485 (для подключения к радиомодему)
- интерфейс ТТЛ (для подключения к пульту для контроля технологических параметров ПД-1)
- внутренний интерфейс для связи с модемом силовой сети (передача информации по силовой сети).
3. Каналы контроля параметров
- каналов замера сетевого напряжения 220 В на узлах оборудования - 9
- каналов замера тока 0…100А (с выхода токовых трансформаторов 100А - 0,1А ) - 3
- каналов замера потребляемой эл/энергии с телеметрического эл/счетчика с выхода типа "сухой контакт" - 1
