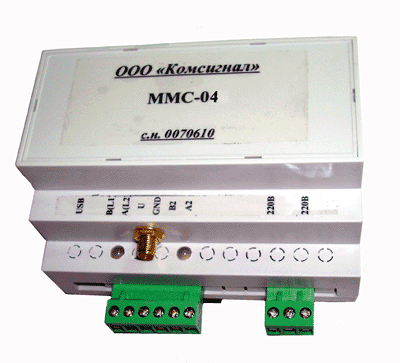

GPRS-модем ММС-04 внешне очень похож на модем ММС-03. Изменилась только внутренняя начинка (он на базе модуля WAVECOM Q64001) и конфигуратор модема.

По прежнему модем ММС-04 предназначен для работы в составе систем АСУ нашей фирмы (управление дорожным движением в системе АСУДД-КС, управление уличным освещением в системе Горсвет-КС). Конструктивно выполнен в виде коробочки для установки на DIN-рейку.

ММС-04 обеспечивает пакетную передачу данных в сетях сотовой связи 800/900/1800/1900 МГц, класс 10. Пакеты передаются через неиспользуемые в данный момент голосовые каналы, приоритет передачи (голосовой трафик или передача данных) выбирается оператором связи.

Модем имеет внешнюю антенну и запитывается непосредственно от сети 220В, потребляя 6 Вт. На случай пропадания сети предусмотрен резервный аккумулятор. Устройство имеет два порта RS-485 для связи с другими устройствами. При работе в системе АСУДД-КС один из портов может работать в протоколе АСС-УД (100Гц, L1,L2), ко второму порту может быть подключено другое оборудование (например, вычислительный модуль). При этом модем начинает выполнять функции координатора, поскольку позволяет загрузить в себя планы координации. При работе в системе "Горсвет-КС" используется один порт RS-485. Также есть выход 12В 100мА (промаркирован U и GND) для запитывания внешних устройств. Еще один порт - miniUSB - используется в технологических целях (необходима установка драйвера и сервисного ПО). Работу при отрицательных температурах обеспечивает встроенный обогреватель.

Внешняя антенна ММС-04К пользователю модемы поставляются предварительно сконфигурированными. Ему необходимо приобрести SIM-карты местного оператора сотовой связи (3В или 1,8В), включить услугу GPRS на выбранном тарифе и либо отключить проверку PIN-кода (из меню обычного сотового телефона), либо указать этот PIN-код в конфигураторе. После этого SIM-карты устанавливаются в каждое устройство. На территории Российской Федерации мы рекомендуем услуги Beeline, МТС или, в крайнем случае, Мегафон (неудобные тарифы). В системе АСУДД-КС или "Горсвет-КС" объект прописывается в соответствии с запрограммированным идентификатором.

В отличие от ММС-02, ММС-03 модем может быть выполнен в специальном исполнении. Дополнительно можно установить bluetooth (для возможности дистанционного конфигурирования, например, не снимая со столба) и держатель SD-карты (для записи журнала, например). Прорабатывается вопрос поддержки двух SIM-карт.
